科颐维科普小课堂｜X射线检测的六种分析模式

上一期科普小课堂，我们了解了X射线的六大“观察能力”——看内部、看元素、看结构、看厚度、看密度、看位置。

那么问题来了：X射线是如何做到这些“看见”的？

答案在于不同的分析模式。X射线与物质相互作用时，会产生透射、荧光、衍射、吸收等多种物理效应。基于这些效应，科学家和工程师开发出了六种核心的分析模式，每一种都对应着一类特定的检测需求。

今天，科颐维科普小课堂带您深入解析X射线检测的六种分析模式。

一、透射成像模式——看内部

这是大众最熟悉的X射线应用模式，也是最早被发现的。

原理阐述：X射线穿透不同密度、厚度的材料时，吸收程度不同。密度高、厚度大的地方吸收多，透过去的射线少，在图像上显得暗；反之则亮。把这些明暗差异组合起来，就形成了内部结构的灰度图像。

它能看见什么？

焊接质量、异物残留、裂纹缺陷、内部结构

简单来说：透过去的光，告诉我们内部什么样。

二、荧光分析模式——看元素

如果说透射成像是在看“轮廓”，那么XRF荧光分析就是在看“成分”。

原理阐述：X射线照射样品时，若光子能量大于原子内层电子的结合能，便会将其击出形成空穴；外层电子跃迁填补空穴时，释放出具有特征能量的荧光X射线。每种元素的荧光能量是唯一的，如同“化学指纹”。探测器捕捉这些荧光信号，分析能量识别元素种类，对比强度测定含量。（不过，样品自己也会“吃掉”一部分荧光，不同元素之间还会互相影响，这就是基体效应，需要通过算法校正才能算得准。）

它能看见什么？

金（Au）、银（Ag）、铜（Cu）、铁（Fe）、铅（Pb）、镉（Cd）、硫（S）等多种元素含量

简单来说：每束荧光，都是元素的身份证。

同样是利用荧光效应，XRF侧重元素分析，镀层测厚侧重厚度测量

荧光分析模式的应用延伸——镀层测厚

原理阐述：低能X射线同时激发镀层和基材产生特征荧光。镀层越厚，基材荧光信号被镀层吸收得越多、信号越弱；镀层自身荧光信号则随厚度增加而增强。通过测量两者的强度比值，即可反推镀层厚度，测量范围从纳米级薄膜到数十微米。

它能看见什么？

贵金属饰品的镀金、包金层快速鉴别

三、衍射分析模式——看结构

X射线衍射（XRD）是目前研究物质晶体结构最重要的技术手段。

原理阐述：当X射线照射到晶体材料时，由于晶体内部原子呈周期性规则排列，X射线会在特定方向上发生相干散射，形成衍射峰。这一现象遵循布拉格定律，衍射线在空间的分布方位由晶胞的大小、形状和取向决定，衍射强度则取决于原子种类和排列位置。

它能看见什么？

晶体结构、物相组成、结晶度、晶粒尺寸

简单来说：衍射图谱，是晶体的“指纹”。

注：XRD与XRF是互补关系——XRF告诉你样品中含有哪些元素，XRD告诉你这些元素以怎样的物相形式存在。例如同为氧化铁（Fe₂O₃），是赤铁矿还是磁赤铁矿？XRD一测便知。

四、吸收分析模式——看厚度、密度与位置

原理阐述：吸收分析模式关注的是X射线穿透材料后的衰减程度，是工业在线检测的核心技术之一。三种应用方向共享同一物理基础——朗伯-比尔定律，区别仅在于：已知密度求厚度，已知厚度求密度，利用液气吸收差异求液位。

（1）看厚度：已知密度和吸收系数，反推厚度。

它能看见什么？

钢板、铜箔、塑料薄膜、无纺布等材料厚度

简单来说：衰减多少，厚度就对应多少。

（2）看密度：材料厚度固定时，检测透射信号的空间分布，可进而分析材料内部的密度均匀性，识别低密度空洞或高密度团聚。

它能看见什么？

材料密度均匀性、空洞缺陷、压实程度

简单来说：同样厚度下，衰减越强密度越大。

（3）看位置：利用液体与空气（或气体）对X射线吸收能力的显著差异，精确反推液位高度。

它能看见什么？

液位高度、物料位置

简单来说：液体和空气"吃"射线的能力不同，突变点就是液面。

五、层析分析模式——看三维

原理阐述：工业CT通过360°旋转采集数百至数千帧投影数据，经算法重建后获得样品的三维立体模型。在不切割样品的前提下，可从任意角度“虚拟剖切”观察内部结构。

典型应用：航空航天发动机叶片内部裂纹检测、动力电池极片对齐度及内部缺陷量化分析。

简单来说：多角度"拍照"，拼出完整三维结构。

六、散射分析模式——看微观

原理阐述：X射线穿透材料时发生散射，根据散射角度不同分为两种技术路径：小角X射线散射（SAXS） 、广角X射线散射（WAXS），相比XRD，散射分析对样品有序性要求更低，适用于胶体、液体、非晶等无序材料。

典型应用：纳米材料表征、聚合物结构研究、生物大分子溶液结构分析。

简单来说：散射的方向，藏着微观的秩序。

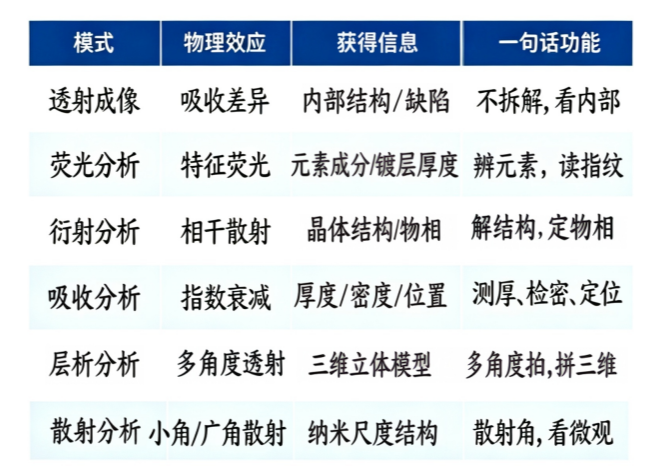

总结：六种模式，各司其职
