科颐维科普小课堂｜X射线的六种分析模式，分别用在哪些行业？

上一期《科颐维科普小课堂》我们拆解了X射线六种分析模式的技术原理，讲了 “怎么看见”。这一期我们换个视角，从“技术原理”转向“行业落地”——带您了解X射线成像、XRF荧光分析、XRD衍射分析、吸收分析、结构分析、层析分析这六大模式，如何分别在电子制造、新能源、航空航天、钢铁新材料、贵金属环保、食品公共安全及医疗科研等关键行业中发挥价值。

一、电子制造与半导体行业

这是X射线检测应用最成熟、精度要求最高的领域之一。随着芯片制程不断缩小、封装密度持续提升，传统光学检测已无法满足需求，X射线成为不可或缺的质控工具。

 （1）X射线成像（无损检测）

用于PCB线路板检测中的BGA空洞检测、焊点虚焊识别、半导体封装内部缺陷分析，以及连接器镀层检测中内部结构完整性评估。不同密度材料对X射线吸收程度的差异，可清晰呈现焊点内部的焊接质量和空洞分布。

 （2）XRF荧光分析

用于RoHS有害物质检测（铅、镉、汞等元素是否超标）、PCB镀层检测及半导体表面处理检测中的镀层成分与厚度测量。

 层析分析（工业 CT检测）

用于芯片内部三维缺陷分析、高密度封装质量评估。通过多角度扫描重建三维模型，在不破坏封装的前提下“虚拟剖切”观察内部。

从晶圆制造到封装测试，X射线贯穿半导体全链条。

目前，科颐维提供的X射线管、高压电源及一体化射线源产品已广泛应用于XRF荧光分析仪及在线检测设备，为半导体质量控制提供核心X射线源支持。

二、新能源锂电池行业

锂电池检测是X射线技术应用增长最快的领域之一。随着叠片工艺普及，极片对齐度与面密度均匀性成为质量控制关键。

 （1）X射线成像

用于极片对齐度检测、极耳焊接质量评估。

 （2）吸收分析（厚度测量）

用于正负极片涂布面密度实时监控，即锂电池极片厚度检测，保障每一块电池的能量密度与安全性。

从极片涂布到电芯封装，X射线守护每一颗电池的安全。

三、航空航天与汽车制造

安全是航空航天与汽车制造行业的生命线。X射线成像与层析分析等无损检测技术，可以在不破坏工件的前提下，发现肉眼无法察觉的内部缺陷。

 （1）X射线成像

用于航空发动机叶片内部裂纹检测、焊接质量评估。

 （2）层析分析（工业 CT检测）

用于复杂结构件全方位内部缺陷检测、增材制造（3D打印）部件内部质量验证。

 （3）XRD衍射分析

用于检测关键结构件的表层残余应力，XRD衍射分析通过测量晶面间距变化，可定量评估材料表面应力状态，判断构件服役过程中的变形与开裂风险。

从地面到万米高空，X射线守护每一次安全飞行。

四、钢铁与新材料行业

在连续生产线上，X射线检测技术实现了真正的 “无人值守” 质量监控。

 （1）吸收分析模式（厚度测量与在线检测）

涵盖钢板及钢带厚度检测（热轧/冷轧在线厚度控制）、金属箔厚度检测（铜箔/铝箔微米级厚度）、纸张及薄膜厚度检测、塑料片厚度检测及无纺材料厚度检测（纸张克重与无纺布均匀性检测）。

  （2）XRD衍射分析

用于新材料研发中的晶体结构表征、物相鉴定、结晶度测量。

 （3）SAXS/WAXS散射分析

小角X射线散射通过检测X射线在纳米尺度结构上的散射信号，用于纳米材料粒径分布分析、聚合物结构研究。

从纳米尺度到厚板轧制，X射线覆盖全尺度测量。

此外，在卷烟生产过程中，烟草密度检测通过吸收分析模式实时监控烟丝密度均匀性，确保卷烟品质的一致性。

五、贵金属与环保行业

手持XRF荧光分析仪让元素检测从实验室走向现场，几秒钟即可获得结果。

 （1）XRF荧光分析

贵金属检测：手持XRF荧光分析仪几秒测出黄金纯度，适用于典当、回收、海关缉私。

矿石分析与分选：现场分析从硫到铀的元素含量，快速辨别，助力决策。

油品硫含量检测：监控油品中的硫含量，满足环保法规对油品含硫量的管控要求。

RoHS有害物质检测：快速筛查电子电气产品中的铅、镉、汞等有害元素。

 （2）XRF镀层测厚

电镀层厚度检测：用于PCB镀层检测、连接器镀层检测、半导体表面处理检测。

汽车及五金零部件镀层检测：确保防护装饰镀层（铜/镍/铬等）厚度达标，保障零部件的耐腐蚀性与使用寿命。

用于贵金属饰品镀金/包金层快速鉴别，区分足金与包金工艺。

从矿山到市场，XRF荧光分析守护资源与环境的每一环。

六、食品与公共安全

X射线检测已从传统工业领域延伸至民生安全，守护着人们的日常生活。

 （1）X射线成像

异物检测：坚果有无杂质、药品生产线上的金属碎屑/玻璃碴识别。

文物与考古无损检测：利用X射线成像技术对金属文物锈蚀层、陶瓷器内部裂隙进行探查，在不破坏珍贵文物的前提下揭示历史信息。

 （2）吸收分析模式

用于液位测量（饮料灌装线液位高度检测、化工储罐液位监控）及自动化物料到位检测。

 （3)公共安全

用于机场、车站的行李安检，通过不同材质对X射线的吸收差异，快速识别金属、有机物、混合物等各类物品。

从生产线到安检口，X射线守护每一天的安全。

七、医疗与生命科学行业

X射线技术在医疗诊断与生命科学行业研究中发挥着不可替代的作用。

 （1）小动物成像

利用高分辨率X射线成像系统，对宠物及实验动物（小鼠、大鼠等）进行活体骨骼与脏器结构成像，广泛应用于药物研发与疾病模型研究。

 （2）肿瘤标本成像

对离体肿瘤组织进行高精度X射线成像，辅助病理分析与手术切缘评估。

 （3）骨龄测试

通过拍摄左手腕部X光片，依据骨化中心发育程度评估骨骼成熟度，广泛应用于儿童生长发育评估与法医年龄鉴定。

在医疗影像设备中，科颐维提供的高稳定性X射线管是小动物成像系统和骨龄测试设备的核心部件，确保成像系统长期稳定运行，助力精准诊断与科学研究。

从实验室到临床，X射线赋能生命科学与精准医疗。

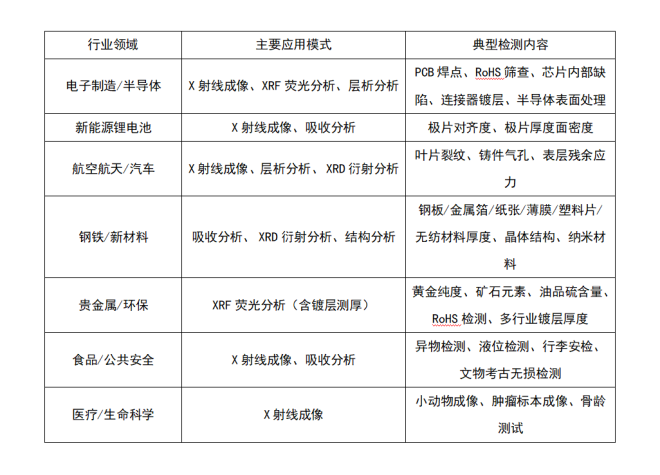

总结：一张表看懂行业→模式对应

看完六种X射线分析模式在七大行业的落地应用，你是否好奇，实现这些检测能力的实际设备，整套系统是如何搭建的？
